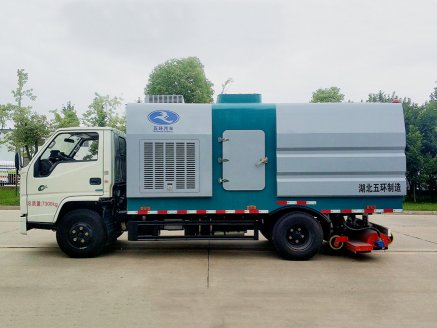

一、產品概述：CL5070TXCAQZ吸塵車是我公司針對北方地區及部分特殊路況設計生產的新款吸塵車。該車同時具備吸塵車及洗掃車作業功能，清掃作業時不受天氣、路況、環境因素影響，實現全天候作業。

二、功能用途及特點：CL5070TXCAQZ吸塵車采用后置滾掃吸盤（吸盤內部加裝高壓噴桿）、后置清掃支架、右側**伸縮高壓噴桿。前**水箱、中部濾筒倉及后尾部雙層垃圾箱。

多種**作業模式：右洗掃、全洗掃、左清掃、全掃、純吸五種**作業模式。高壓泵噴水系統隨著右洗掃及全洗掃作業模式打開。除塵、過濾系統隨著左清掃、全掃及純吸模式打開。兩套**的降塵模式，洗掃模式通過高壓泵噴出水流降塵，干掃模式能過濾筒過濾除塵。真正實現一車多用，也可根據路面路況選擇相對應作業模式。

一鍵式操控平臺：上裝**部分采用一鍵式操作，點動所選作業模式及作業啟動。掃盤、吸盤、及所有水閥、氣缸隨**器設定順序依次打開。隨后旋轉副發動機手動油門開啟清掃作業。車輛同時加裝倒車影像、遠程搖控（方便司機傾卸垃圾）以及多項語音提示音。

雙層結構垃圾箱：垃圾箱采用上下兩層雙層結構，底部灰塵倉，上層為濕式垃圾倉，內設轉換風道、垃圾干濕分離。濕式垃圾倉內部加裝高壓自潔噴桿，可通過高壓水流將吸覆在垃圾箱內垃圾沖出。

方蓋法蘭除塵濾芯：箱體濾筒倉采用全新設計濾筒倉，加大垃圾箱兩側倉門，方便從倉門處直接將濾芯取出。并選用方蓋法蘭除塵濾芯替換原有的單孔豎置濾芯。安裝時只需先將濾芯從側門塞入滑道內，然后轉動鎖緊轉桿，濾芯便安裝完成。安裝過程中無需拆裝螺栓。僅僅依靠轉動鎖緊轉桿完成濾芯的安裝及拆卸。

三、主要功能配置

1、整車水箱容積1.6立方、垃圾箱(濕式垃圾倉)容積3.7立方、濾筒倉3.2立方。垃圾箱采用雙層上下結構，箱體為不銹鋼材質。

2、吸拾系統：全車吸拾系統由江鈴64KW（87PS）副發、動力輸出總成、洛陽北玻5.3高壓離心風機組成。高壓離心風機額定轉速2900r/min，**風量每小時7030立方，**風壓6470帕，**消耗功率不足17KW。

3、高壓噴水系統：車輛采用進口高壓柱塞泵，**流量每分鐘52L，**壓力15MPA。高壓噴水系統由高壓**、自潔桿、吸盤噴水組成。吸盤右側加裝側噴桿沖洗路緣。

4、清掃系統：清掃系統處于車輛尾部，吸盤內部配有2米長鋼絲滾刷。尾部加裝清掃支架，油缸推動清掃支架伸縮及升降。左右邊刷采用直徑500mm鋼片刷（降低刷片磨損）。**清掃寬度3.2米。

5、液壓系統：整車裝有兩套**液壓系統（如共用一套液壓系統受制于液壓馬達數量及電磁閥孔徑大小差異，液壓系統容易走高溫）。一套液壓系統從底盤取力器口取力，**驅動吸盤內鋼絲滾刷。另一套液壓系統從副發動機PTO端口處取力，****上裝其它液壓動作。液壓系統同時加裝風冷系統，用以降低液壓馬達長時間運轉帶起油溫。

6、過濾及除塵系統：全車過濾系統主要由8組方蓋法蘭濾芯組成。該濾芯拆裝方便，濾芯材質選用進口覆膜濾紙?？烧乘?，過濾精度高（過濾精度0.3~0.5微米）。車輛加裝3組儲氣罐，2組位于濾桶倉頂部與濾筒口直連。儲氣罐加裝壓力傳感器，當壓力達到設定值（大于0.65MPA）時，脈沖閥自動打開排氣震塵。當壓力低于設定值時，脈沖閥停止排氣震塵。相較于時間間隔除塵方式，現除塵方式在氣壓足時可縮短每個濾筒吹塵次數，當氣壓不足時打開除塵影響除塵效果。
