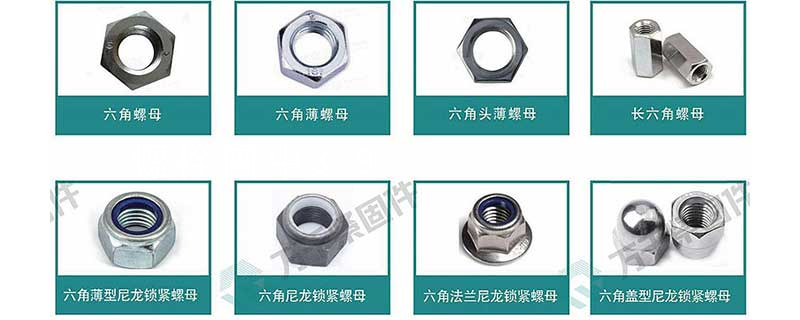

大家好今天來介紹螺栓圖中39(工程制圖螺栓)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

分析螺栓聯接三視圖中的錯誤補全所缺的圖線

分析螺栓聯接三視圖中的錯誤，補全所缺的圖線如下：分析：主、左視圖各增加了兩小段粗實線，增加左視圖的剖面線，左視圖六角頭補線也不同。用螺栓、螺母和墊圈將兩個都不太厚且能鉆成通孔的兩個零件連接在一起，稱為螺栓連接。裝配時，螺栓穿過被連接件的通孔，在制有螺紋的一端裝上墊圈擰上螺母，繪制螺紋連接圖時，可按零件的規定標記，從有關標準中查出繪圖所需的尺寸，這是結構畫法。畫螺栓連接的圖樣注意1、兩零件的接觸面只畫一條線，不應畫成兩條線或特意加粗。2、被連接件的通孔直徑為1.1d，螺栓的螺紋大徑和被連接件光孔之間有間

工程制圖為什么螺栓要這么畫上面的圖對的下面的錯了

你注意觀察，上下兩幅圖中的差別，下圖中紅色線條框住那一段實線，在工程制圖中應該是沒有的，如果畫了這么一條線，就表示這個螺栓是在畫線這個位置是斷的，要不然這條線段就是應該是不存在的。因為這個主視圖為剖面圖，通過這個螺栓連接在一起的兩個零件被剖開，才看到螺栓連接的內部視圖。那你會問在同一個圖中螺栓上面還有一條實線段，以及上一個主視圖中螺栓上也還有兩條實線段（黃色線框住3條線段），那為什么又沒錯呢？這三條線叫螺紋終止線，這么畫是沒錯的。那你馬上就會問，那我是不是也可把下圖中紅色線框住那線段叫螺紋終止線行不，其實這也是可

VioletFayeLiu

2019-05-13TA獲得超過589個贊

仔細觀察上面下面兩組三視圖工程制圖畫法的區別。并不是普通螺栓都要這么畫，這里是雙頭螺栓的畫法。畫工程制圖的時候經常要注意當前視圖的主體目標，對象的區分。如果要說錯了哪里，下圖側剖面圖對透視主體外橫線和配合間隙的畫法是多余的。追問答案下面是對的，上面是錯的

zjhz21cnhz19

2019-05-13TA獲得超過1萬個贊

更正：上面的圖是錯的。理由如下：

螺栓抗拉強度如何進行試驗

請確保試件為檢驗合格的緊固件螺栓和螺釘試件應接圖2a和圖2b/所示擰入內螺紋夾具；對螺柱試件應擰入兩個內螺紋夾具，見圖2c與圖2d/。螺紋有效旋合長度≥1d。未旋和螺紋的長度≥1d。然而，當本實驗與9.3規定的試驗一并進行時，未旋合的螺紋長度＝1.2d。對帶短螺紋栓接結構用螺栓拉力試驗，未旋合螺紋長度＜1d并按GB/T228的規定進行拉力試驗。試驗機夾頭的分離速率，不應超過25mm/min拉力試驗應持續進行，直至斷裂，測量極限拉力載荷

harryx302

2022-03-26TA獲得超過1713個贊

螺栓和螺釘?shù)染o固件的開發設計最重要的環節是質量管控，從進料到成品出貨有幾大關口，這幾大關口有不同的檢驗方式，例如外觀、硬度、扭矩、拉力、鹽霧、有害物質檢測等。其中，在力學性能的檢測上，用以測試緊固件抗拉強度的拉力試驗是必不可少的，以螺栓和螺釘為例，在GB/T 3098.1—2010《緊固件機械性能螺栓、螺釘和螺柱》第9.2章中，對緊固件成品拉力試驗的設備、
